為了直觀地分析比較各給水方式水泵的耗能情況，假設如下：某一建筑采用同樣的分區和不同的給水方式，如圖1.1 ~圖1.3所示;各分區的供水負荷分別占建筑物供水總負荷的比例為：低區占50%、中區占25%、高區占25% ;各分區管道的水頭損失設定為該區 高度的10% ;各分區的水泵效率相同，則表1.4中水泵揚水功率計算方法如下：

1)高位水箱給水方式

高位水箱并聯給水： (0.25Q x 95 + 0.25Q x 65 + 0.5Q x 35) x 1_ 1 = 63. 25Q?

水泵軸功率 63.25Q/102n; (100% )

高位水箱串聯給水： (0.25Q x 30 + 0.5Q x 30 + Q x 35) x 1. 1 = 63.25Q

水泵軸功率 63_ 25Q/102n; (100% )

減壓水箱或減壓閥給水：(? x 95 x 1. 1 = 104. 5(?

水泵軸功率 104.5Q/102n; (165% )

2) 氣壓給水設備給水方式

由于氣壓水罐配套水泵的揚程以罐內平均壓力工況確定，而管道系統相對簡單，故假 定氣壓給水設備給水方式的壓力為揚水高度的1.4倍，而管道的水頭損失比水箱供水方 式高5% ,則：

氣壓給水設備并聯給水：(0.25Q x 95 + 0.25Q x 65 +0.5Q x 35) x 1.4 x 1.05 = 84.525Q

水泵軸功率： 84.525Q/102n (134%)

氣壓給水設備減壓閥給水：Q x 95 x 1.4 x 1.05 = 139. 65Q

水泵軸功率： 139.65Q/102n (221%)

3) 無水箱給水方式

設計壓力下，調速水泵根據系統用水量的變化來調節轉速，隨著水泵轉速n的降低， 水泵效率也隨之下降。此外，系統的管道布置形式與氣壓給水設備給水方式相同，故假定 水泵運行的平均效率為高位水箱給水方式的85% ,而管道的水頭損失比水箱供水方式高 5%，則:

(0.25Q x 95 +0.25Q x 65 +0.5Q x 35) xl. 05/0. 85 = 71.030 71_ 030/1027; (112% )

^ x 95 x 1. 05/0. 85 = 117. 35^

117.35Q/102n; (186% )

上述各式中Q為流量，以L/s計，n為水泵效率。

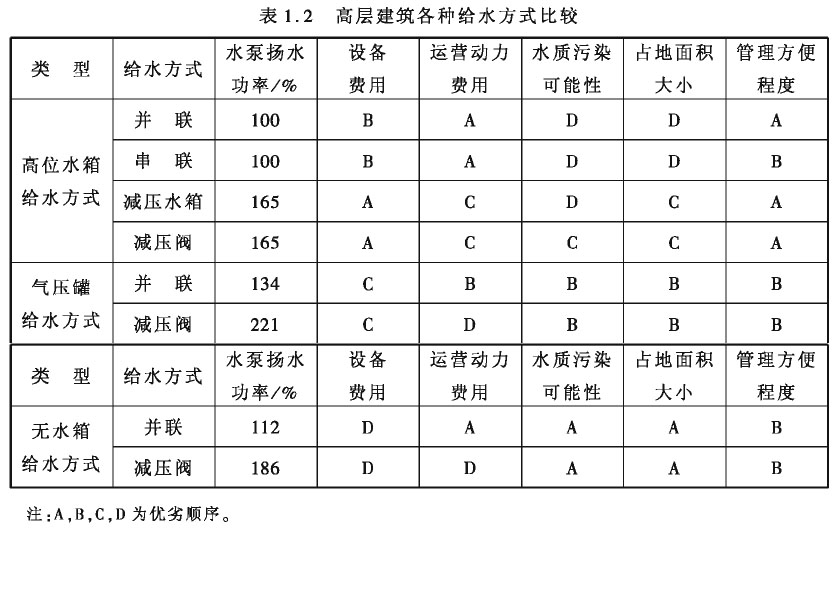

將水泵能耗，設備費、運營動力費、占地面積、對水質污染的可能性以及管理方便程度共6方面，對高層建筑常用的上述3大類給水方式進行簡單比較，結果列于表1.2中。
