注：1.二次供水設備不含氣壓罐時，消毒器可安裝在水泵出水總管上，并應在出水管上安裝緩閉逆止閥。當水泵出口壓力大于消毒設備工作壓力時，應向消毒設備廠家提出定制產品。
2.本圖為側向式消毒器的安裝圖，也可使用上向式協同消毒器。
3.消毒器安裝高度h由設計人員根據設備情況自定。

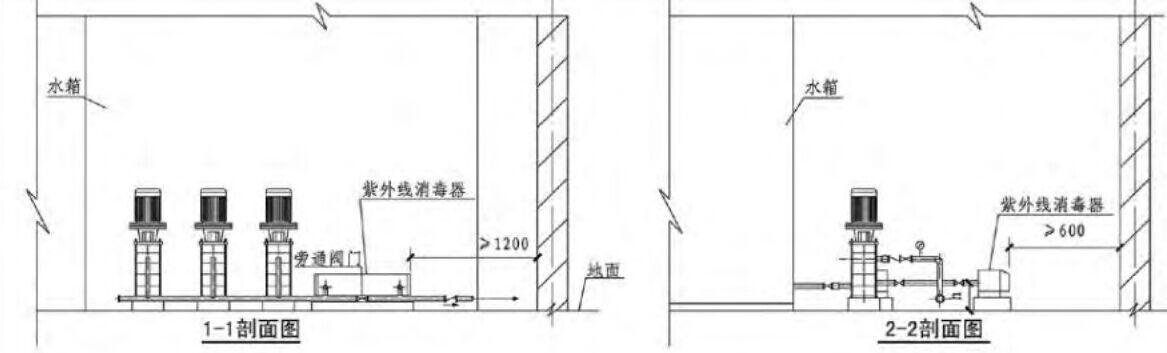

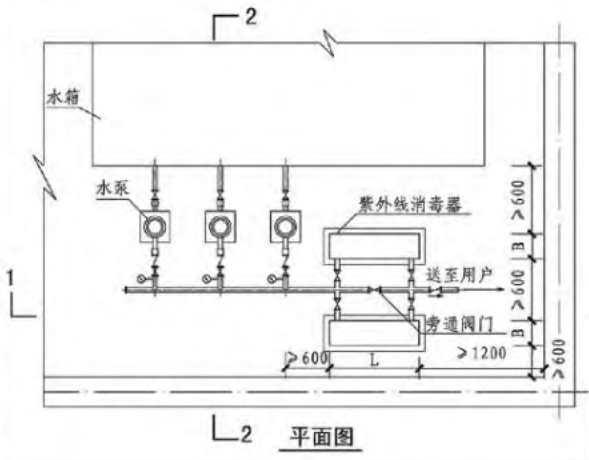

水泵出水管-紫外線消毒器布置圖
- hnyt99-editer
- 28 3 月, 2022
- 10:45 上午
- No Comments
注：1.二次供水設備不含氣壓罐時，消毒器可安裝在水泵出水總管上，并應在出水管上安裝緩閉逆止閥。當水泵出口壓力大于消毒設備工作壓力時，應向消毒設備廠家提出定制產品。
2.本圖為側向式消毒器的安裝圖，也可使用上向式協同消毒器。
3.消毒器安裝高度h由設計人員根據設備情況自定。
